Rola biegów i stojaków w maszynach do cięcia laserowego

W sprzęcie do cięcia laserowego system przekładni i stojaku służy jako podstawowy komponent transmisji, odgrywając decydującą rolę w dokładności i stabilności ruchu. Poprzez precyzyjne siatki przenosi moc, aby osiągnąć koordynację wielopasmową kontrolę głowicy tnącej, zapewniając wydajność i precyzję procesów cięcia laserowego.

Zasady i funkcje

Precyzyjny mechanizm transmisji

Przekładnie przekładni transmitują moment obrotowy poprzez zaangażowanie zębów, oferując wysoką wydajność transmisji (> 98%) i precyzyjne wskaźniki przekładni. Umożliwia to dokładną regulację prędkości i momentu obrotowego, doprowadzanie głowicy tnącej do wykonania złożonych ruchów osi x/y/z do obróbki na poziomie mikronów (± 0,01 mm).

Cechy strukturalne stojaka

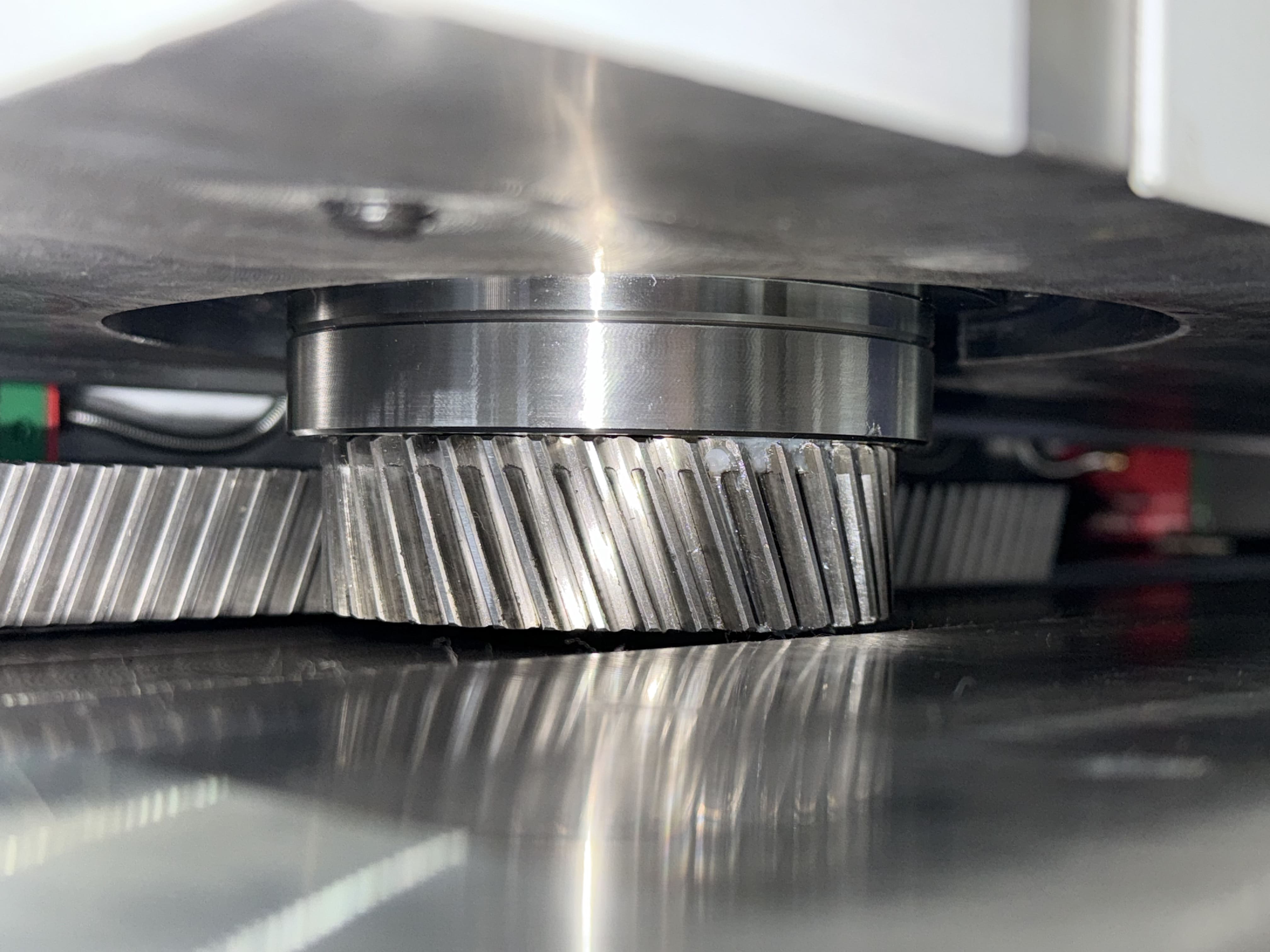

Stojaki mają liniowe profile zębów, równoważne z cylindrycznymi przekładniami z nieskończonymi kółkami skokowymi. Noreży laserowe często używają prostych lub spiralnych stojaków. Preferowane są stojaki spiralne z ich wyższym współczynnikiem kontaktu (> 30% poprawy), gładszej transmisji i niższym poziomom hałasu (<65 dB).

Kluczowe zalety branżowe

Pozycjonowanie wielu osi: Współpraca działanie stojaków i silników serwo osiąga dokładność pozycjonowania ± 0,01 mm.

Wysoka reakcja dyamiczna: zoptymalizowana konstrukcja skrzyni biegów obsługuje przyspieszenie 2G dla prędkości cięcia 200 m/min.

Zwiększona pojemność obciążenia: Hefryczne zaangażowanie zębów zwiększa powierzchnię kontaktu, zmniejszając obciążenie pojedyncze o 15-20% i przedłużając żywotność komponentu do 20 000 godzin.

Wytyczne dotyczące konserwacji

Kontrola montażu: Upewnij się, że tolerancja wyrównania biegów ≤0,02 mm z jednolitym wzorami styku.

Kontrola prześwitu: Utrzymaj luz w odległości 0,05-0,08 mm; Operacja zero-backlash jest zabroniona.

Zarządzanie smarowaniem: Użyj smaru ISO VG220 z uzupełnianiem co 500 godzin pracy.

Środki bezpieczeństwa: Zainstaluj osłony ochronne oceniane przez IP54 dla odsłoniętych przekładni; Unikaj kontaktu podczas pracy.

Wykrywanie błędów: natychmiastowe wyłączenie wymagane do nieprawidłowych wibracji (> 50 μm amplitudy) lub szumu (> 75 dB).

O nas

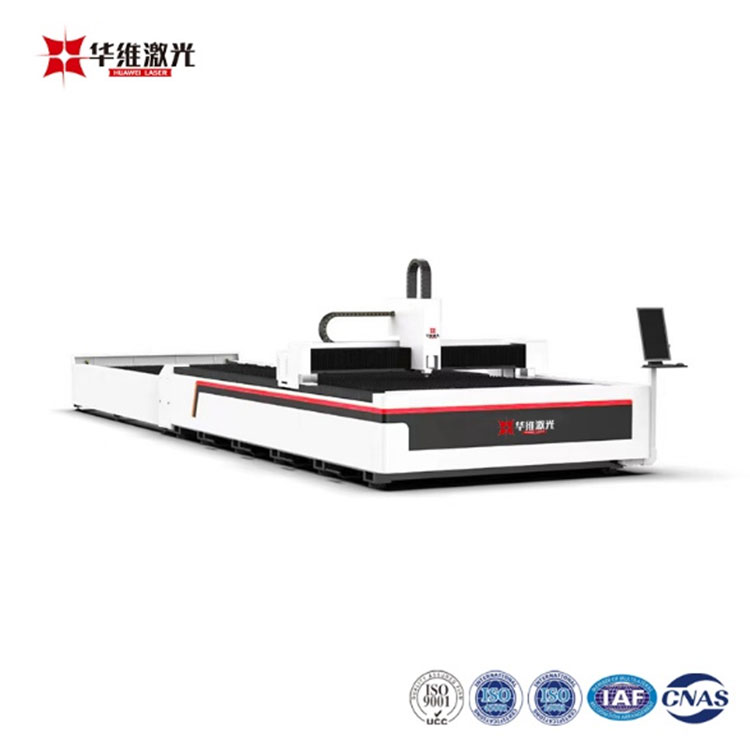

Laser Huaweijest zaawansowanym technologicznie przedsiębiorstwem specjalizującym się w badaniach i rozwoju i rozwoju technologii laserowej. Zapewniamy zaawansowane rozwiązania do cięcia laserowego dla globalnych klientów w zakresie przetwarzania metali, precyzyjnych produkcji, branż samochodowych i innych, znanych z wysokiej dokładności, niezawodności i inteligentnych systemów.
